Двухканальный GPS-разделитель MGS12

√ Измерение и картографирование совместно используемых антенн ГНСС; √ Совместно используемые антенны мобильной связи; √ Односторонняя конструкция выходного порта для облегчения монтажа и установки; √ Коэффициент усиления: 0 дБ–21 дБ (по заказу); √ Равномерность коэффициента усиления по всему диапазону: 2 дБ; √ Частотный диапазон: 1150 МГц–1650 МГц; √ Поддерживаемые системы: GPS L1/L2/L5, ГЛОНАСС L1/L2/L3, БЕЙДОУ B1/B2/B3, Galileo E1/E5a/E5b/E6, SBAS L1/L5, QZSS L1/L2/L5/E6, IRNSS L5, L-диапазон; √ Все порты могут быть выполнены с опцией изоляции постоянного тока или пропускания постоянного тока; √ Высокая изоляция: > 28 дБ; √ Диапазон температур: −40°~85°; √ Опциональные разъёмы: N/TNC/BNC/SMA (женский).

Классификация:

Разделители GPS и GNSS

Продукт

Аксессуары для продукта:

CE_Certificate_NTS2405162S_GPS_Splitter_MGS12.pdf

CE_Certificate_NTS2405159E_GPS_Splitter_MGS12.pdf

120207_MGS12_MGS12i_GPS_Splitter_en(2).pdf

Test_Report_NTS2405162S_GPS_Splitter_MGS12 CE-LVD.pdf

Test_Report_NTS2405159E_GPS_Splitter_MGS12 CE-EMC.pdf

Свяжитесь с нами КУПИТЬ СЕЙЧАС КУПИТЬ СЕЙЧАС КУПИТЬ СЕЙЧАС КУПИТЬ СЕЙЧАС КУПИТЬ СЕЙЧАС КУПИТЬ СЕЙЧАС КУПИТЬ СЕЙЧАС КУПИТЬ СЕЙЧАС КУПИТЬ СЕЙЧАС КУПИТЬ СЕЙЧАС КУПИТЬ СЕЙЧАС КУПИТЬ СЕЙЧАС КУПИТЬ СЕЙЧАС

Описание
Видео
Скачать
КУПИТЬ СЕЙЧАС

【Описание】

MGS12/MGS12i — это полнодиапазонный GNSS-сплиттер с одним входом и двумя выходами, предназначенный для совместного использования GNSS-антенны синхронизации в помещении мобильной связи;

MGS12 по умолчанию оснащён портами IN и J1 для подачи постоянного тока; активная GNSS-антенна, подключённая к входному порту, питается от приёмника, подключённого к порту J1; порты J2 заблокированы для подачи постоянного тока, а на них установлено нагрузочное сопротивление 200 Ом, имитирующее потери постоянного тока любого приёмника, подключённого к этому порту. Адаптер питания переменного/постоянного тока не предусмотрен.

Два выходных порта MGS12i одновременно подключены к постоянному току и одновременно питают GNSS-антенну; при стандартной конфигурации в выходных портах отсутствует нагрузка на 200 Ом. (Опция с нагрузкой на 200 Ом доступна.)

В чём заключаются различия между MGS12 и MGS12i?

GPS-разделитель MGS12 и MGS12i

Номер детали	MGS12	MGS12i
Пропустить порт DC	В, J1	В, J1,J2
Порт питания	J1 Коаксиальная подача	Коаксиальная подача J1, J2
Блокировать порты постоянного тока	J2 с нагрузкой 200 Ом	/
Характеристика продукта	Проходной DC-разъём J1 для питания активной GNSS-антенны, подключённой к входному порту; изоляция постоянного тока на порту J2; а также DC-нагрузка с сопротивлением 200 Ом для имитации потерь постоянного тока в любых приёмниках, подключённых к этому порту.	Два выходных порта одновременно питаются постоянным током, и оба выходных порта питают антенну ГНСС одновременно. time.

Размер продукта

Единица измерения: мм

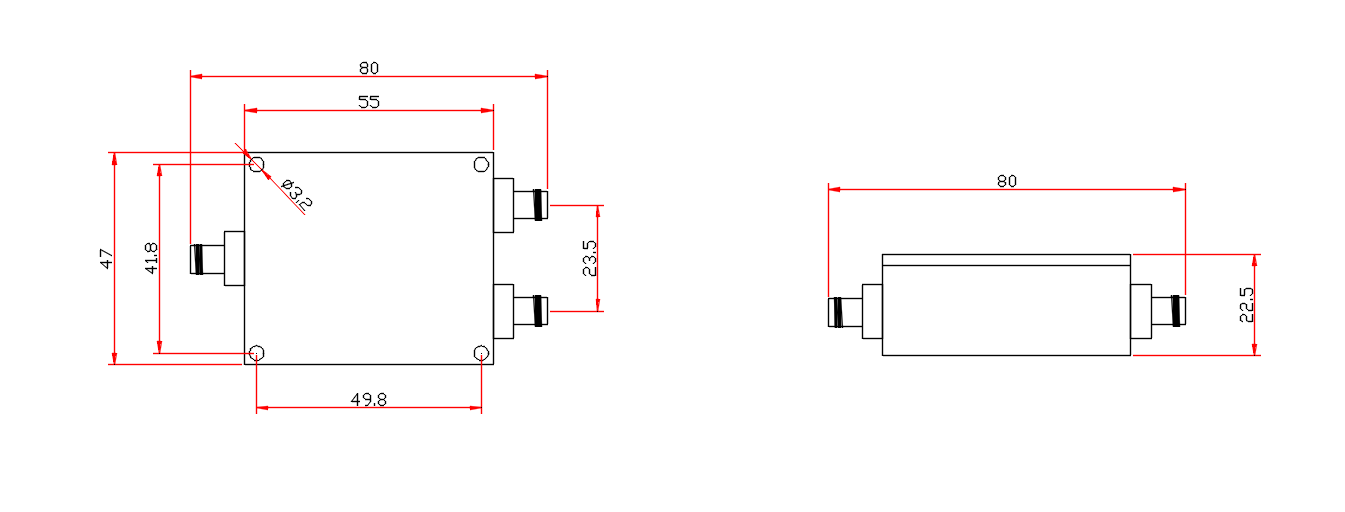

Размеры GPS-разделителя MGS12 и MGS12i

Электрические параметры

Параметр			Условия	Минь	Тип	Макс	Единицы
Частотный диапазон			Антенна — любой порт	1150		1650	МГц
Входной и выходной импеданс			Во всех выходных портах		50		Омега
Получить	0dB		Входной/выходной терминал, неиспользуемый порт — 50 Ом	-1	0	1	децибел
Получить	zoomed-in		Входной/выходной терминал, неиспользуемый порт — 50 Ом	19	21	23	децибел
Потеря затухания Пассивный Пассивный			Входной/выходной терминал, используемый порт — 50 Ом	3.5	4.5	5.5	децибел
Входной КСВ						2,0:1	-
Выходной КСВ						2,0:1	-
Коэффициент шума (увеличенный)						1.5	децибел
Получить равномерность	0~10 дБ					1
	10~21 дБ					2	децибел
	пассивный					1	децибел
Текущий баланс						0.5	децибел
Фазовое равновесие						1.0	градус
Равномерность группового задержки						1	нс
Изоляция	пассивный		Все порты — 50 Омега	9			децибел
	0~10 дБ			30
	10~21 дБ			11
Вход постоянного тока			Стандартное оборудование MGS12i	3.3	5	16	ВДК
			Выходной порт MGS12i имеет нагрузочный резистор с сопротивлением 200 Ом.	3.3	5	9
			МГС12	3.3	5	16
			Пассивный пассивный	3.3	5	16
Текущее оборудование			Стандартная конфигурация			16	мА
Текущее оборудование			Выходные порты с Сопротивление 200 Ом			100	мА
Максимальный ток питания			Питание через выходы постоянного тока			250	мА
Рабочая температура				-40		85	градус Цельсия
Максимальный RF-вход		Усиленный	Максимальный безпотерный RF-вход			0	дБм
Максимальный RF-вход		Пассивный	Максимальный безпотерный RF-вход			30	дБм

Таблица параметров характеристики РФ

Частота МГц	Усиление (дБ)						Шум (дБ)			Без связи (дБ)			Коэффициент стоячей волны (физика)
Частота МГц	0		21		пассивный		0	5	21	0	21	пассивный	0			21			пассивный
	S-1	S-2	S-1	S-2	S-1	S-2	С	С	С	1-2	1-2	1-2	С	1	2	С	1	2	С	1	2
1150	-0,2	-0,1	20.8	20.8	-4,7	-4,7	4.0	2.0	0.7	30	11	9	1.6	1.1	1.2	1.6	1.5	1.5	1.3	1.5	1.5
1176	-0,1	0.0	20.9	20.8	-4,7	-4,7	3.6	1.8	0.7	30	11	9	1.4	1.1	1.2	1.4	1.4	1.4	1.3	1.4	1.5
1207	0.3	0.4	21.3	21.2	-4,7	-4,7	3.8	1.8	0.7	30	12	9	1.3	1.1	1.1	1.4	1.4	1.4	1.3	1.4	1.5
1227	0.3	0.3	21.2	21.1	-4,7	-4,7	3.8	1.8	0.7	30	12	10	1.3	1.1	1.1	1.4	1.4	1.3	1.3	1.4	1.5
1268	0.3	0.2	21.3	21.2	-4,6	-4,6	3.7	1.9	0.8	31	12	10	1.3	1.1	1.1	1.3	1.3	1.3	1.3	1.4	1.4
1545	0.4	0.3	21.2	21.0	-4,4	-4,4	3.7	2.0	1.0	32	14	12	1.3	1.1	1.1	1.3	1.2	1.2	1.2	1.4	1.4
1561	0.5	0.4	21.2	21.1	-4,4	-4,4	3.8	2.1	1.1	32	14	12	1.3	1.1	1.1	1.3	1.2	1.2	1.2	1.4	1.4
1575	0.3	0.3	20.9	21.0	-4,4	-4,4	3.9	2.1	1.0	32	14	12	1.3	1.1	1.1	1.3	1.2	1.2	1.2	1.4	1.3
1609	0.0	-0,1	20.5	20.5	-4,4	-4,4	3.9	2.2	1.0	32	13	13	1.4	1.1	1.1	1.4	1.1	1.1	1.2	1.4	1.4
1650	-0,3	-0,4	19.7	19.6	-4,6	-4,7	3.9	2.2	1.2	33	13	13	1.4	1.1	1.1	1.5	1.1	1.1	1.2	1.4	1.4

Тестирование производительности GPS-разветвителя MGS12/MGS12i.
